مجفف ذو قاعدة مميعة متعدد المهام (مجفف سرير المائع)، سلسلة TVPMultifunction Fluid Bed Dryer
تتميز منتجات الشركة من آلات التجفيف من سلسلة TVP ذات القاعدة المميعة بأنها متعدد الوظائف، حيث تؤدي وظائف التجفيف والتحبيب بالرش العلوي وطلاء بالرش السفلي من خلال تغيير الأوعية المختلفة. كما يتم تصنيع مجفف طبقة السوائل وفقًا لمتطلبات GMP.
نماذج
الميزات
- تعمل عملية التحبيب الرطب على توفير أفضل حل تحبيب عالي الكفاءة.
- تتميز بمسدسات رش من ماركات عالمية مشهورة.
- يتم تنفيذ عملية التحبيب بالرش العلوي للطبقة المائعة من خلال الجمع بين لوحة توزيع الهواء ومسدس الرش العلوي، كما يعمل رابط السائل كجسر لتشكيل الحبيبات التي تتميز بكثافة كبيرة وخصائص تدفق أفضل بالإضافة إلى توزيع ممتاز للحجم.

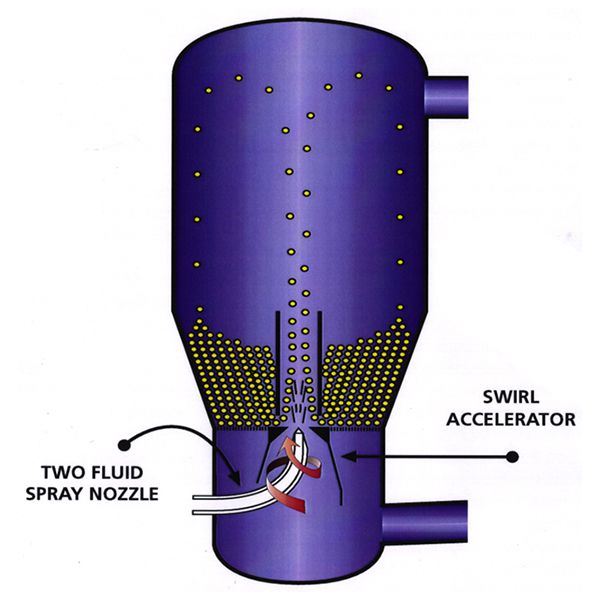

- تتميز بطلاء بالرش السفلي (تقنية معالجة Wurster)، حيث يمكن أن يتيح تطبيق الطلاء بشكل موحد لأن الرش يكون في نفس اتجاه تدفق الهواء.
- يوفر نظام الترشيح الموثوق سهولة التجميع والتنظيف، وتتوفر طرق ترشيح متعددة لتلبية احتياجات المعالجة المحددة.
- تتميز بنظام التحكم PLC، ومحول التردد، وتشغيل عبر واجهة ذكية.
- تتميز بنظام ممتاز للتحكم في العمليات، مع وظائف إدارة معلمات الصياغة والعملية، وتسجيل البيانات، ومسار التدقيق، والتوقيع الإلكتروني، وغيرها.
- يتدفق الهواء العادم من خلال أنظمة إزالة الغبار ذات الكفاءة المتوسطة والعالية، مما يتيح إمكانية تفريغه مباشرة، بما يلبي متطلبات حماية البيئة.
- تتميز بنظام WIP (التنظيف الفوري في المكان).
- تتميز بفتحة تهوية اختيارية لضغط الانفجار بقوة 2 بار ومقاوم للانفجار بمقدار 10 بار.
- تتميز بأنها مناسبة للمواد عالية النشاط، ومستوى احتواء OEB4.

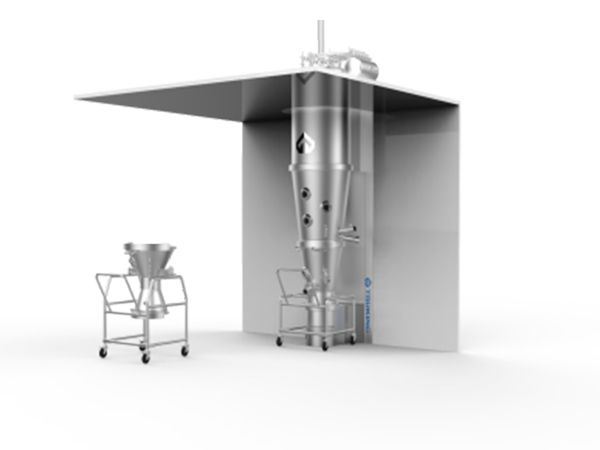

- يمكن التثبيت من خلال الجدار، مما يضاعف من معدل استغلال المساحة للتحبيب.
المواصفات الفنية
- الموديل:
TVP50
- الحجم الفعال للتحبيب (لتر): 60
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 7 إلى 20
- الحجم الكلي للطلاء (لتر): 50
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 6 إلى 13
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 11
- الوزن (طن): 2.2
- الموديل:
TVP75
- الحجم الفعال للتحبيب (لتر): 75
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 10 إلى 30
- الحجم الكلي للطلاء (لتر): 90
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 10 إلى 20
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 15
- الوزن (طن): 2.5
- الموديل:
TVP100
- الحجم الفعال للتحبيب (لتر): 100
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 16 إلى 35
- الحجم الكلي للطلاء (لتر): 280
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 10 إلى 20
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 18.5
- الوزن (طن): 2.9
- الموديل:
TVP200
- الحجم الفعال للتحبيب (لتر): 200
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 40 إلى 120
- الحجم الكلي للطلاء (لتر): 405
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 50 إلى 80
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 22
- الوزن (طن): 3.5
- الموديل:
TVP400
- الحجم الفعال للتحبيب (لتر): 400
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 60 إلى 200
- الحجم الكلي للطلاء (لتر): 460
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 60 إلى 122
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 30
- الوزن (طن): 4
- الموديل:
TVP600
- الحجم الفعال للتحبيب (لتر): 600
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 100 إلى 300
- الحجم الكلي للطلاء (لتر): 880
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 115 إلى 230
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 45
- الوزن (طن): 4.6
- الموديل:
TVP800
- الحجم الفعال للتحبيب (لتر): 800
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 120 إلى 400
- الحجم الكلي للطلاء (لتر): 880
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 115 إلى 230
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 45
- الوزن (طن): 5.5
- الموديل:
TVP1000
- الحجم الفعال للتحبيب (لتر): 1000
- سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3): 150 إلى 500
- الحجم الكلي للطلاء (لتر): 1000
- كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ): 135 إلى 265
- التحكم في درجة حرارة الهواء في المدخل: درجة حرارة الغرفة إلى 100 درجة مئوية
- فلترة الهواء الداخلى: M6+F9+H13
- مجمع غبار متوسط الكفاءة للهواء العادم: F9
- مجمع غبار عالي الكفاءة للهواء العادم: H13
- قدرة المروحة: 55
- الوزن (طن): 6
| الموديل | TVP50 | TVP75 | TVP100 | TVP200 | TVP400 | TVP600 | TVP800 | TVP1000 |
| الحجم الفعال للتحبيب (لتر) | 60 | 75 | 100 | 200 | 400 | 600 | 800 | 1000 |
| سعة التحبيب (كجم/دفعة) (الكثافة الظاهرية 0.5 جم/سم3) | 7-20 | 10-30 | 15-60 | 40-120 | 60-200 | 100-300 | 120-400 | 150-500 |
| الحجم الكلي للطلاء (لتر) | 50 | 90 | 280 | 405 | 460 | 880 | 880 | 1000 |
| كفاءة عملية الطلاء (كجم/ دفعة) (0.7 جم/ سم3 ) | 6-13 | 10-20 | 16-35 | 50-80 | 60-122 | 115-230 | 115-230 | 135-265 |
| التحكم في درجة حرارة الهواء في المدخل | درجة حرارة الغرفة إلى 100 درجة مئوية | |||||||
| فلترة الهواء الداخلى | M6+F9+H13 | |||||||
| مجمع غبار متوسط الكفاءة للهواء العادم | F9 | F9 | F9 | F9 | F9 | F9 | f9 | F9 |
| مجمع غبار عالي الكفاءة للهواء العادم | H13 | H13 | H13 | H13 | H13 | H13 | H13 | H13 |
| قدرة المروحة | 11 | 15 | 18.5 | 22 | 30 | 45 | 45 | 55 |
| الوزن (طن) | 2.2 | 2.5 | 2.9 | 3.5 | 4 | 4.6 | 5.5 | 6 |
