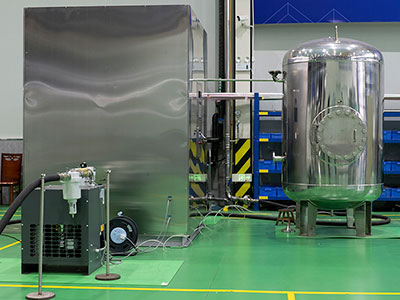

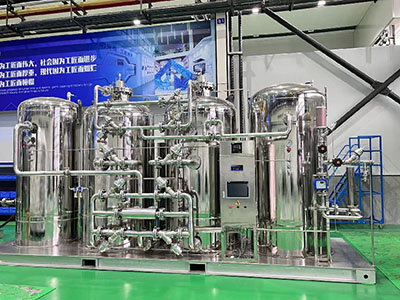

مولد النيتروجين الطبي عالي النقاء (لتصنيع الأمبولات والقوارير والحقن الطبية وغيرها)Nitrogen Generator

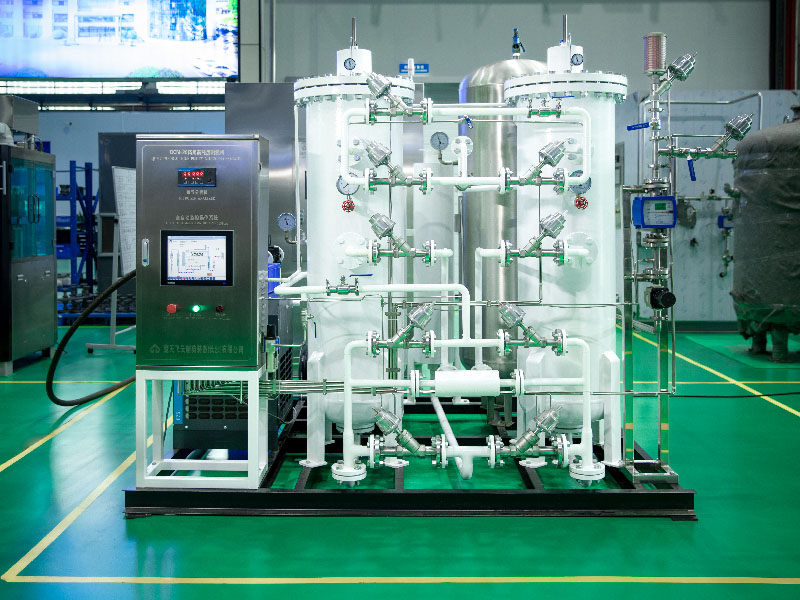

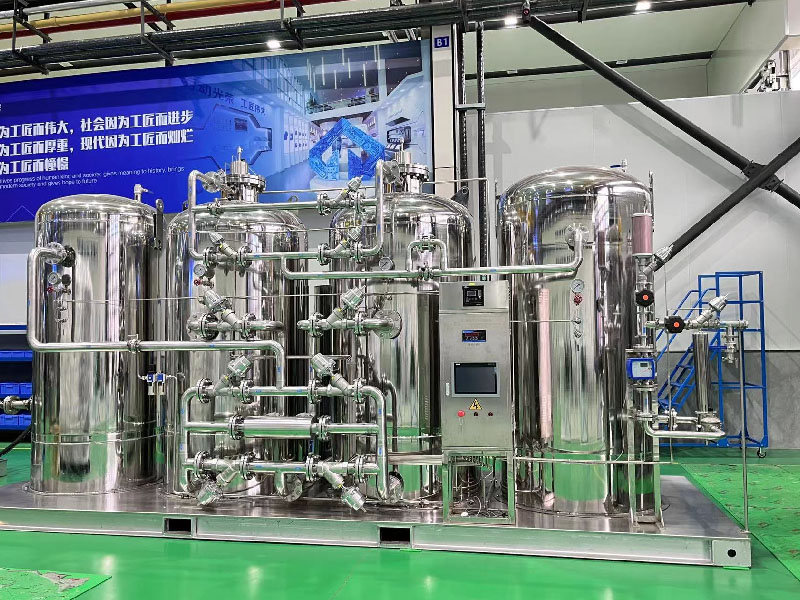

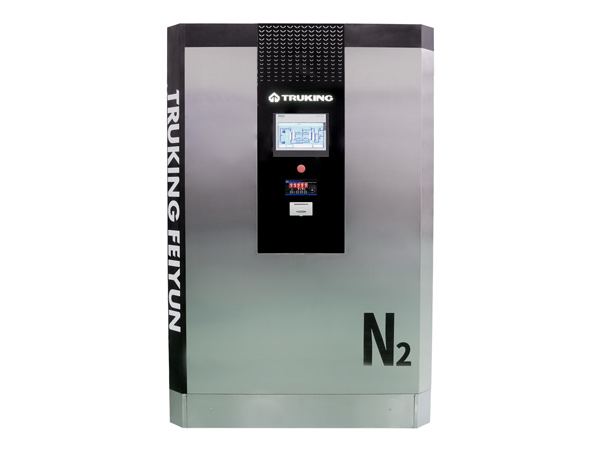

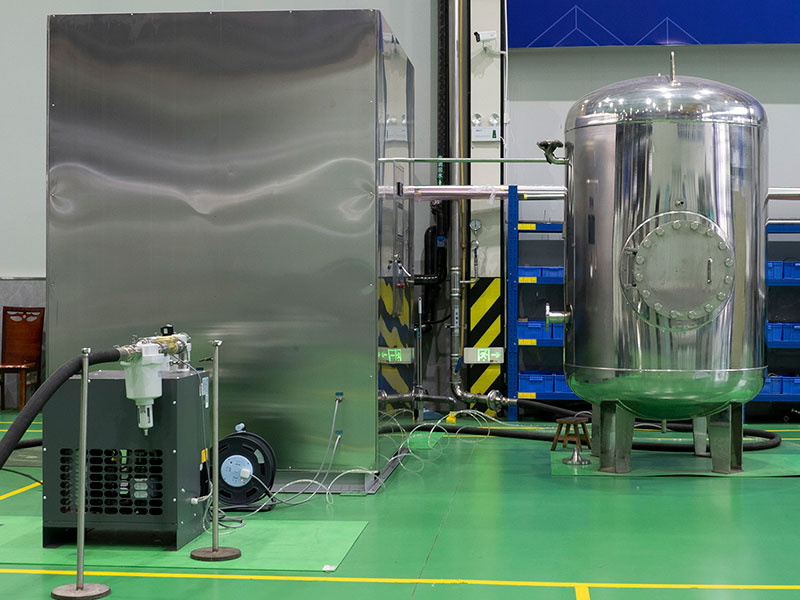

يُستخدم مولد النيتروجين سلسلة QCN لتوفير النيتروجين عالي النقاء لتصنيع الأمبولات والقوارير والحقن الطبية في صناعة الأدوية. وبالإضافة إلى صناعات الهندسة الغذائية والبيولوجية. يتكون مولد النيتروجين بشكل أساسي من نظام المعالجة اللاحقة للهواء المضغوط ونظام PSA (نظام امتصاص تأرجح الضغط) ونظام ترشيح وتعقيم الهواء.
التطبيقات
ماء الحقن
مسحوق الحقن/ منتجات مجففة بالتجميد
المحلول الملحي
محلول وغسيل الفم
الميزات
- يتميز بوحدة توزيع تدفق الهواء والتي توفر توزيعًا موحدًا لتدفق الهواء وتزيل "المنطقة الميتة" لامتصاص المنخل الجزيئي، وبالتالي زيادة معدل استخدام المنخل الجزيئي، وتقليل استهلاك الهواء المضغوط، مع منع المنخل الجزيئي من التأثير المباشر بتدفق الهواء.
- يعتمد مولد النيتروجين مبدأ الامتزاز المتأرجح بالضغط لإنتاج غاز النيتروجين بدرجة نقاء عالية تصل إلى 99.999 بالمائة.
- وحدة التثبيت المصممة خصيصًا تمكن جهاز الامتصاص من عدم الحاجة إلى منخل جزيئي إضافي، مما يؤدي إلى تجنب سحق المنخل الجزيئي.
- نظام ترشيح متعدد المراحل يزيل الرطوبة والجزيئات لضمان درجة نقاء عالية لغاز النيتروجين المنتج.
- يتم توفير نظام التحكم الذكي مع واجهة تحكم ووحدة تحكم الذكية، مما يوفر مستوى عال من الأتمتة، وكفاءة الطاقة، وسلامة التشغيل والموثوقية لتحقيق عملية الإنتاج العالية والآلية.
- تم تكوين محلل P860-5N لضمان جودة غاز النيتروجين.
- يمكن تنفيذ إجراءات التنظيف والتطهير القياسية ونماذج تقارير التحقق المتوافقة مع ممارسات التصنيع الجيدة (GMP) من قبل أقسام الإشراف والاختبار في الشركات أثناء عمليات إنتاج الأدوية والأغذية، مما يمكن من أن تكون عملية تحضير النيتروجين بأكملها قابلة للتسجيل والتحكم والتحقق منها.
المواصفات الفنية
- الموديل:
QCN-5
- السعة الإنتاجية: 5 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥0.8 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 1.2 كيلو واط
- الأبعاد الكلية: 1560×1080×2050 مم
- الوزن: 700 كجم
- الموديل:
QCN-10
- السعة الإنتاجية: 10 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥1.5 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 1.5 كيلو واط
- الأبعاد الكلية: 1750×1550×2260 مم
- الوزن: 1100 كجم
- الموديل:
QCN-20
- السعة الإنتاجية: 20 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥3.8 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 1.8 كيلو واط
- الأبعاد الكلية: 1750×1760×2600 مم
- الوزن: 1500 كجم
- الموديل:
QCN-30
- السعة الإنتاجية: 30 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥6 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 1.8 كيلو واط
- الأبعاد الكلية: 1885×2170×2700 مم
- الوزن: 2000 كجم
- الموديل:
QCN-50
- السعة الإنتاجية: 50 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥7 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 2.5 كيلو واط
- الأبعاد الكلية: 3800×1250×2750 مم
- الوزن: 2400 كجم
- الموديل:
QCN-100
- السعة الإنتاجية: 100 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥13.4 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 3 كيلو واط
- الأبعاد الكلية: 5200×1900×3200 مم
- الوزن: 5000 كجم
- الموديل:
QCN-150
- السعة الإنتاجية: 150 م3/ساعة
- درجة النقاء: ≥99.999%
- ضغط المخرج: 0.3-0.6mPa (قابل للتعديل)
- الهواء المضغوط: ≥20 م3/دقيقة (درجة الحرارة والضغط العاديين)
- مصدر الطاقة: 220 فولت/50 هرتز
- القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء): 3.5 كيلو واط
- الأبعاد الكلية: 5700×2000×2850 مم
- الوزن: 6000 كجم
| الموديل | QCN-5 | QCN-10 | QCN-20 | QCN-30 | QCN-50 | QCN-100 | QCN-150 |
| السعة الإنتاجية | 5 م مكعب/ ساعة | 10 م مكعب/ ساعة | 20 م مكعب/ ساعة | 30 م مكعب/ ساعة | 50 م مكعب/ ساعة | 100 م مكعب/ ساعة | 150 م مكعب/ ساعة |
| درجة النقاء | ≥99.999% | ≥99.999% | ≥99.999% | ≥99.999% | ≥99.999% | ≥99.999% | ≥99.999% |
| ضغط المخرج | 0.3-0.6mPa (قابل للتعديل) | 0.3-0.6mPa (قابل للتعديل) | 0.3-0.6mPa (قابل للتعديل) | 0.3-0.6mPa (قابل للتعديل) | 0.3-0.6mPa (قابل للتعديل) | 0.3-0.6mPa (قابل للتعديل) | 0.3-0.6mPa (قابل للتعديل) |
| الهواء المضغوط | ≥0.8 م3/دقيقة (درجة الحرارة والضغط العاديين) | ≥1.5 م3/دقيقة (درجة الحرارة والضغط العاديين) | ≥3.8 م3/دقيقة (درجة الحرارة والضغط العاديين) | ≥6 م3/دقيقة (درجة الحرارة والضغط العاديين) | ≥7 م3/دقيقة (درجة الحرارة والضغط العاديين) | ≥13.4 م3/دقيقة (درجة الحرارة والضغط العاديين) | ≥20 م3/دقيقة (درجة الحرارة والضغط العاديين) |
| مصدر الطاقة | 220V/50HZ | 220V/50HZ | 220V/50HZ | 220V/50HZ | 220V/50HZ | 220V/50HZ | 220V/50HZ |
| القدرة (بما في ذلك المجفف البارد، بدون ضاغط الهواء) | 1.2 kW | 1.5kW | 1.8kW | 1.8kW | 2.5kW | 3kW | 3.5kW |
| الأبعاد الكلية | 1560×1080×2050mm | 1750×1550×2260mm | 1750×1760×2600mm | 1885×2170×2700mm | 3800×1250×2750mm | 5200×1900×3200mm | 5700×2000×2850mm |
| الوزن | 700Kg | 1100Kg | 1500Kg | 2000Kg | 2400Kg | 5000Kg | 6000Kg |
